LOCOMOTIVAS A VAPOR DO SUL E SUESTE

A primeira viagem de comboio em Portugal, entre Lisboa e o Carregado, realizou-se a 28 de Outubro de 1856. Nesse tempo não havia estradas, nem bons caminhos. Uma viagem de liteira, entre Lisboa e Porto, demorava pelo menos cinco dias. Na mala-posta, seriam, no mínimo, trinta e quatro horas.

De então para cá, a evolução do caminho de ferro em Portugal, uma grande aventura humana, mudou e assinalou o desenvolvimento do País.

Pouco a pouco as linhas foram-se estendendo até que, ao final do século XIX, o país contava com uma malha ferroviária de 2070 km.

A primeira locomotiva a vapor em Portugal propriedade dos Caminhos de Ferro do Sul e Sueste - CFS, de seu nome D. Luiz.

Foi fabricada em 1855, em Manchester, nas oficinas Beyer Peacock & Cª. Ltd, por encomenda de uma empresa de capitais ingleses, designada por Companhia do Sueste de Portugal (Southeastern Railway of Portugal), que à época estava a construir as linhas Vendas Novas – Casa Branca – Évora/Beja.

Esta foi a locomotiva que integrou o comboio, que no dia 28 de Outubro de 1856, foi inaugurado o primeiro serviço público de Caminhos de Ferro em Portugal, a Linha de Leste ligando, neste dia, Lisboa ao Carregado na distância de 36,454 km. Foi composto por catorze carruagens e duas locomotivas, indo na carruagem do centro a família real e na primeira a guarda real dos archeiros.

Locomotiva a vapor número 1, Dom Luiz, de duas rodas motoras e de sete pés de diâmetro.

É a máquina nº1, mas antiga os Caminhos de Ferro do Sul e Sueste, cuja sigla era "C.F.S.".

Foi fabricada em 1862, pela casa britânica Beyer & Peacock, por encomenda de uma empresa de capitais ingleses, designada por Companhia do Sueste de Portugal (Southeastern Railway of Portugal), que à época estava a construir as linhas Vendas Novas - Casa Branca - Évora/Beja

Esta locomotiva (D. Luiz) é, sem sombra de dúvida, uma das mais preciosas peças de arqueologia industrial existentes no País.

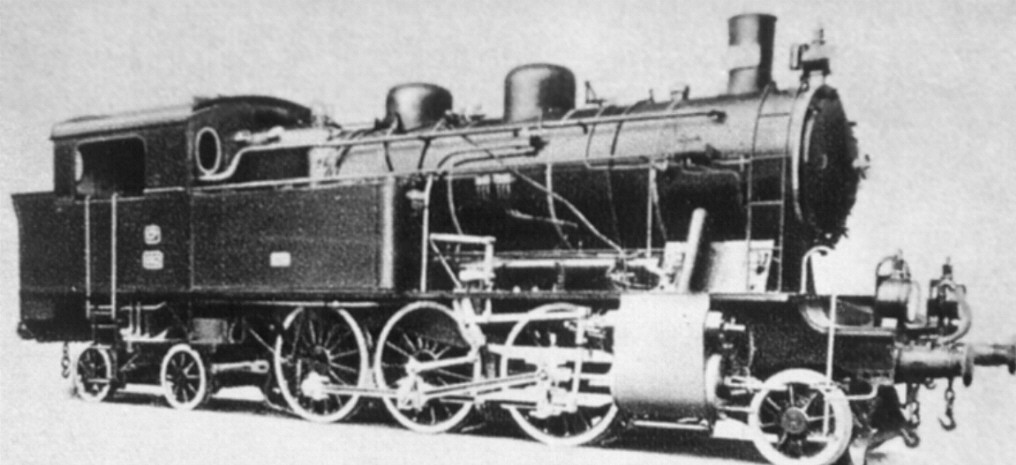

Locomotiva a Vapor – série 0186

Locomotiva CP 0186 fabricada em 1924 por Henschel & Sohn

para os Caminhos de Ferro do Estado – Divisão Sul e Sueste.

Locomotiva a Vapor – série 560

Locomotiva a Vapor – série 701 a 719

Locomotiva a Vapor – série 831 a 836

Locomotiva a Vapor – série 851 a 872

TEXTO DE: Fernando Martins

FOTOS DE: Fernando Martins e (Restos de Colecção)

http://restosdecoleccao.blogspot.com/

A FUNDIÇÃO DO LAVRADIO

O fecho da Fundição das Oficinas de Lisboa-P deu margem à construção de uma nova e bem equipada Fundição no Lavradio, ligada às Oficinas do Barreiro com as quais ficaram constituindo o 3º Grupo Oficinal do Barreiro.

Foi o engº Paulo Hormigo Vicente quem acompanhou a sua construção e a transferência de todo o equipamento de uma fundição para a outra e bem como o seu arranque.

O pessoal transferido de Santa Apolónia era altamente qualificado, desde os dirigentes aos operários, especialmente os moldadores e os carpinteiros de moldes e a casa de moldes era verdadeiramente apreciável.

Como confirmação dessa alta aptidão técnica do pessoal e qualificação, foi a fundição de algumas peças bastante complicadas como, por exemplo, os blocos de cilindros de alta e baixa pressão de certas locomotivas a vapor, e a fundição dos colectores de escape dos motores das locomotivas Diesel-Eléctricas Alço.

Hoje lamentavelmente esta fundição já não existe, tendo-se recorrido a privados para a execução de determinadas peças, assim como também não foram guardados muitos dos moldes existentes.

TEXTO RETIRADO DO LIVRO, PARA A HISTÓRIA DO CAMINHO DE FERRO EM PORTUGAL (AUTORIA DE FRANCISCO DE ALMEIDA E AUGUSTO CERVEIRA 5º VOLUME).
FOTOS DE: Cedidas gentilmente por um particular.

O 3º GRUPO OFICINAL – BARREIRO (I)

A partir de 2004, o material de tracção do Barreiro, deixou de ter relevância, culminando na sua extinção. Os comboios de longo curso do Sul passaram a ter origem e chegada na estação de Lisboa – Oriente. A tracção desses comboios passou a ser eléctrica, contribuindo para a extinção de uma significativa percentagem do parque de material diesel da CP.
Espera-se que a electrificação do troço Pinhal Novo – Barreiro dê uma nova perspectiva de modernização da unidade oficinal do Barreiro, para acompanhar o desenvolvimento das novas tecnologias aliadas aos comboios modernos, assegurando a continuidade dos saberes e experiência aplicada ao material diesel.

FOTOS DE: Carlos Borralho

TEXTO RETIRADO DO LIVRO: Para a História do Caminho de Ferro em PORTUGAL(AUTORIA DE FRANCISCO DE ALMEIDA E AUGUSTO CERVEIRA 5º VOLUME)

O 3º GRUPO OFICINAL – BARREIRO

Apôs a reorganização da Divisão de material e Tracção em 1956, as oficinas do Barreiro que faziam parte da 1ª Circunscrição e que estavam bem apetrechadas para realizar as operações de reparação e fabrico que lhes eram atribuídas passaram juntamente com a fundição do Lavradio a constituir o 3º Grupo Oficinal.

Nos anos 40, as reparações incidiam especialmente sobre locomotivas a vapor, carruagens, furgões e navios da via fluvial da CP chamados vulgarmente «barcos».

O parque das locomotivas a vapor sofreu Grandes Reparações, Levantes Periódicos e reparações por avarias grandes.

No final desses mesmos anos, começou a aparecer algum material Diesel e que, se por uma razão ou outra, tinha necessidade de intervenção oficinal, era para estas oficinas encaminhado, dado que se tratava das mais bem equipadas, enquanto que as operações de manutenção o eram, de uma maneira geral, noutras e nos postos de Manutenção.

Na Oficina do Barreiro, essas operações eram muito bem executadas por pessoal tecnicamente bem preparado e, já em 1963, havia mesmo um banco de ensaio de motores, onde após as reparações eles eram ensaiados e faziam a rodagem sob o controlo de um técnico de grande valor profissional.

A oficina estava apta a realizar e até a efectuar modificações e construções novas se fosse preciso, pois além de equipamento, dispunha do pessoal necessário desde serralheiros, soldadores, carpinteiros, marceneiros, pintores, estofadores, correeiros, etc.

A realidade ferroviária faz parte da memória e da identidade do Barreiro, assim num contexto de interesse público e nacional, classificar-se-ia o património ferroviário do Barreiro.

TEXTO RETIRADO DO LIVRO, PARA A HISTÓRIA DO CAMINHO DE FERRO EM PORTUGA, DE AUTORIA DE FRANCISCO DE ALMEIDA E AUGUSTO CERVEIRA 5º VOLUME

DEPÓSITO DE MÁQUINAS

Eram os Depósitos de Máquinas as instalações onde se acoitavam as locomotivas durante os intervalos do serviço na linha, com a finalidade de aí serem abastecidas de carvão e água e, também, de aí receberem para além da assistência de rotina. Algum apoio suplementar eventualmente considerado indispensável para o seu desempenho.

Localizam-se, assim, estes Depósitos, necessariamente, junto das estações de maior concentração de origem e término dos comboios ou bifurcações envolvendo rupturas de tracção.

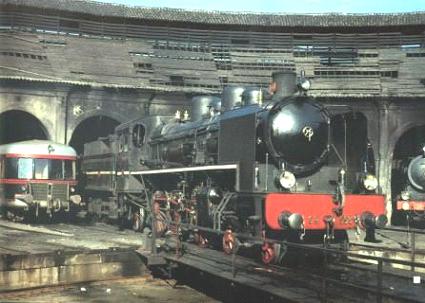

A assistência de rotina era efectuada num edifício em forma de coroa semicircular a chama rotunda das máquinas ou (Coheira) datada de 1886, onde alojava 20 locomotivas a vapor, que eram distribuídas por meio dum transportador giratório o chamado charriot, e aí compondo imagens não destituídas de certa imponência.

A rotina consistia, obrigatoriamente, na regulação das timonerias de freio, na substituição de cepos e mangueiras em mau estado, na verificação e correcção dos órgãos de tracção e choque, no ajustamento dos mecanismos de conjugação e distribuição, na lubrificação de bronzes, na comprovação de manómetros e vacuómetros, no reaperto e/ou substituição de juntas e empanques, na verificação de tubagens, válvulas e torneiras, efectuando-se, ainda, outras operações de maior vulto reconhecidas como necessárias, ou impostas por deficiências relatadas pelos maquinistas nas suas partes diárias, desde que estivessem ao alcance dos meios localmente disponíveis.

Nos Depósitos, contudo, o trabalho mais emblemático era o dos Limpadores. A estes cabia esvaziar os cinzeiros – o que exigia arrancar (literalmente) a jorra acumulada nestes, nas grelhas e na zona inferior das caixas de fogo. Também lhes competia remover a fuligem e as cinzas acumuladas nos tubos e nas caixas de fumo. Esta última intervenção não se efectuava diariamente, pois o apagamento da caldeira imobilizava a máquina durante longas horas.

Era, pois, uma profissão suja e desgastante, a de Limpador, mas praticamente, era a única porta de acesso à muito cobiçada carreira na Tracção. Daqui se passava (mediante estágio e exame) a Fogueiro, depois a Fogueiro Autorizado, seguidamente a Maquinista (de 3ª, 2ª, 1ª e Principal) por fim, a Chefe de Maquinistas podendo, então, candidatar-se à fileira dos Inspectores de Tracção. Eram profissões exigentes, mas relativamente bem renumeradas e até socialmente prestigiantes em certas zonas do País.

Uma vez que nas locomotivas a vapor era prática corrente o conceito de «titularidade», a cada máquina imobilizada corresponderia uma tripulação inactiva. Desse facto tirava-se partido fazendo com que, nesses intervalos, maquinistas e fogueiros colaborassem em certas tarefas menores de manutenção e, ainda, outros cuidados acessórios determinados pelo brio e esmero pessoal dos titulares à sua máquina.

Exemplar raro deste tipo de construção ferroviária, com a sua dimensão é já peça única no País.

Seria do maior interesse dotar a velha rotunda com locomotivas em estado de marcha, para num futuro breve organizarem-se viagens históricas nas linhas a Sul e Sueste. Tendo em conta que o Barreiro foi sempre considerado como a “Catedral do Diesel” pelos ferroviários.

É claro que, com o fim do depósito de máquinas e da exploração ferroviária, parte dos edifícios foram também abandonados.

Armazém regional, rotunda, oficinas e muitos armazéns e valências foram assim encerrados, alguns até emparedados, deixando de ter a função e a utilidade que tinham até aqui.

TEXTO RETIRADO DO LIVRO: Para a História do Caminho de Ferro em Portugal, de autoria de Francisco de Almeida e Augusto Cerveira 5º Volume.

FOTOS: htto://barreiroweb.com
            e: Carlos Borralho

AS OFICINAS GERAIS DO BARREIRO

A transformação das oficinas gerais dos C. F. E. no Barreiro

As antigas instalações da Estação foram transformadas em Oficinas Gerais para reparação do material circulante, primeiro a vapor depois a diesel – sendo o edifício que hoje conhecemos resultado de uma intervenção dos anos 1933 e 1935.

Os Caminhos de Ferro do Sul e Sueste constituíram-se mediante concessões sucessivas sem  subordinação a um plano metódico. Disso se ressentiram as suas instalações terminais.

Foi primeiro concedida em 1854 a linha de l m,44 do Barreiro a Vendas Novas e a Setúbal. Em 1860 concedeu-se o prolongamento de Vendas Novas a Évora e Beja com a via de 1m,67 e subvenção quilo­métrica. Em 1864 acrescentaram-se à concessão os prolongamentos de Beja a Faro e à Fronteira de Sueste por Quintos e de Évora por Estremoz à linha do Leste com subvenção.

Planta geral das novas oficinas mostrando a sua distribuição

A — Serralharia – B — Máqumas-ferramentas. C – Montagem de locomotivas, D — Fundição. E – Ferraria. F — Caldadeiria, G — Soldadores. H — Material circulante. I - Oficina de rodas. J — Serração de tornos. K — Pintura. L — Estofadores. l — Armazém de moldes. 2 - Lavadores.3 — Posto de transformação. 4 — Casa de compressão, a - Pontes rolantes, b - Transportadores aéreos.

A empresa de 1854 construirá no Barreiro uma estação terminal sem ligação com a margem. O contrato de 1864 impunha à Companhia do Sueste a obrigação de construir em Lisboa uma estação de passageiros e mercadorias e fazer as obras precisas para cómodo embarque e desembarque de passageiros na margem Sul.

A administração subsequente do Estado construiu o terrapleno da estação do Barreiro com edifício para passageiros junto do canal para os vapores e transfor­mou a antiga estação em oficinas gerais, aproveitando a gare coberta para oficina de grande reparação.

Decorreram os anos, sucedendo-se os planos téc­nicos e financeiros subordinados ao arrendamento das linhas que nunca se chegou a efectuar.

A lei de 1899 instituiu novo regime administrativo com relativa autonomia e criou o fundo especial para base de operações financeiras com o fito de construir novas linhas e melhorar as existentes.

Até Dezembro de 1910 deu-se vigoroso impulso às construções e melhoramentos, em que não foram esquecidas as oficinas. Havia-se construído em 1803 uma doca para reparação de vapores. Dez anos depois instalou-se a central eléctrica e uma nova oficina de carpintaria. Havia-se instalado também um compressor de ar, para o trabalho mecânico pelo ar comprimido.

Após 1910 a maior extensão das linhas exigia a ampliação das oficinas gerais.

Foram elaborados diversos planos: um, que as desdobrava construindo novas instalações noutro local, outro, que melhorava e ampliava no próprio local as existentes. Foi preferido o segundo e encarregada a casa Armstrong de elaborar o projecto de transformação das oficinas. Chegou-se a acordar nos ter­mos de um contrato, quando sobreveio a chacina de 19 de Outubro de 1921 com a consequente mudança de governo e da Administração dos C. F. E.. Foi posto de parte o projecto de contrato Armstrong, abriu-se concurso e fez-se com a casa Beardemore nas condições mais escandalosas, um contrato de fornecimento de material e direcção de construção das novas oficinas no local das antigas.

Essa construção foi logo abandonada e o material permaneceu durante largos em depósito a ocasionar avultadas despesas de conservação. Sucediam-se os planos para o seu aproveitamento, dividiam-se as opi­niões acerca do local para novas oficinas, até que o actual Ministro das Obras Públicas, o sr. engenheiro Duarte Pacheco, interveio com decisão e cortou o nó górdio, resolvendo que o material fosse aproveitado no próprio local das oficinas actuais e que à obra se procedesse com a maior rapidez sob a direcção de uma comissão técnica composta dos engenheiros Júlio Santos e Ernesto Rocha, da Direcção Geral de Caminhos de Ferro, Francisco Mendia, da C. P. e o inspector de tracção, Almeida.
As novas oficinas formam dois grupos, um com 182mx30m e o outro com 198mx80m, somando 20.800 metros quadrados.

A ossatura metálica é destinada a servir de apoio a 2 pontes rolantes de 6 toneladas, na oficina de material circulante e a 7 pontes na de locomotivas, sendo 2 da força de 50 toneladas cada uma, 2 de 20 t., 2 de 10 t. e l de 5 toneladas.
As paredes são de tijolo e por incrível aberração do trajecto primitivo são de chapa ondulada, assim como a cobertura, acima da cota de 2,40.

Há no tecto as superfícies necessárias para iluminação, com chapa de vidro. Além das duas gran­des oficinas há dois pavimentos de aproveitamento de instalações, sendo um de rodas com 45mx22 = 999 mq com 2 pontes rolantes de 4 t. e o de serração de to­ros com 48,5mxlO = 485 mq e l ponte rolante de 2 toneladas.

Por esta planta se vê como ficam relacionadas as diferentes oficinas.

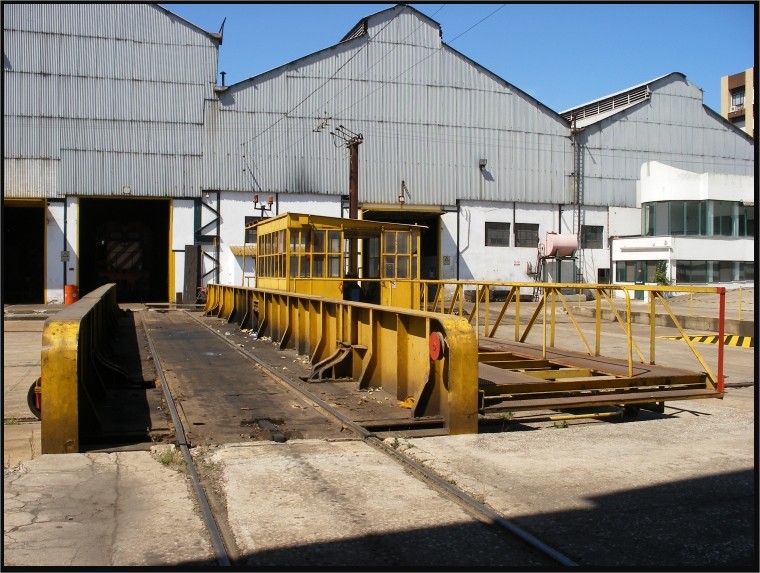

Os cortes que inserimos mostram as pontes rolan­tes para elevação e transporte de locomotivas e veícu­los. Como se podem conjugar duas a duas é possível manobrar com um peso de 100 toneladas, superior ao da maior locomotiva. Os armazéns gerais ficam ligados às oficinas por um transportador aéreo de 2 toneladas.

Todas as oficinas serão movidas por electricidade com a disposição precisa para o aproveitamento de corrente da central ou de corrente que venha de fora, quando houver distribuição geral de energia na região.

Todo o trabalho tem sido executado com extraordinária rapidez e perfeição o que honra o respectivo empreiteiro e o pessoal técnico encarregado da direcção e fiscalização.

Pelo Eng.° J. FERNANDO DE SOUSA

(In Gazeta dos Caminhos de Ferro no Ano de 1934)
